雷射氣體分析如何導入？量測原理、設備選型與工業應用重點整理

前言

雷射氣體分析是工業製程、安全監測與環保排放管理中常見的即時量測技術，常用於氧氣、一氧化碳、二氧化碳、氨氣、氯化氫、硫化氫、水分、甲烷與其他特定氣體濃度監測。其中 TDLAS，也就是可調諧二極體雷射吸收光譜技術，會利用特定波長雷射對目標氣體的吸收特性，判斷氣體濃度變化。Endress+Hauser 將 TDLAS 定義為透過特定波長光吸收來量測氣體濃度的雷射光譜技術，可支援精準、即時的氣體分析。

相較於部分傳統抽樣式分析，雷射氣體分析常具備反應速度快、選擇性高、可連續監測與低維護需求等優勢。不過，實際量測準確度仍會受到氣體種類、濃度範圍、溫度、壓力、粉塵、濕度、背景氣體、光程距離與安裝位置影響。因此導入前一定要先確認監測目的、目標氣體、製程環境與訊號整合方式，而不是只看設備名稱或單一規格。

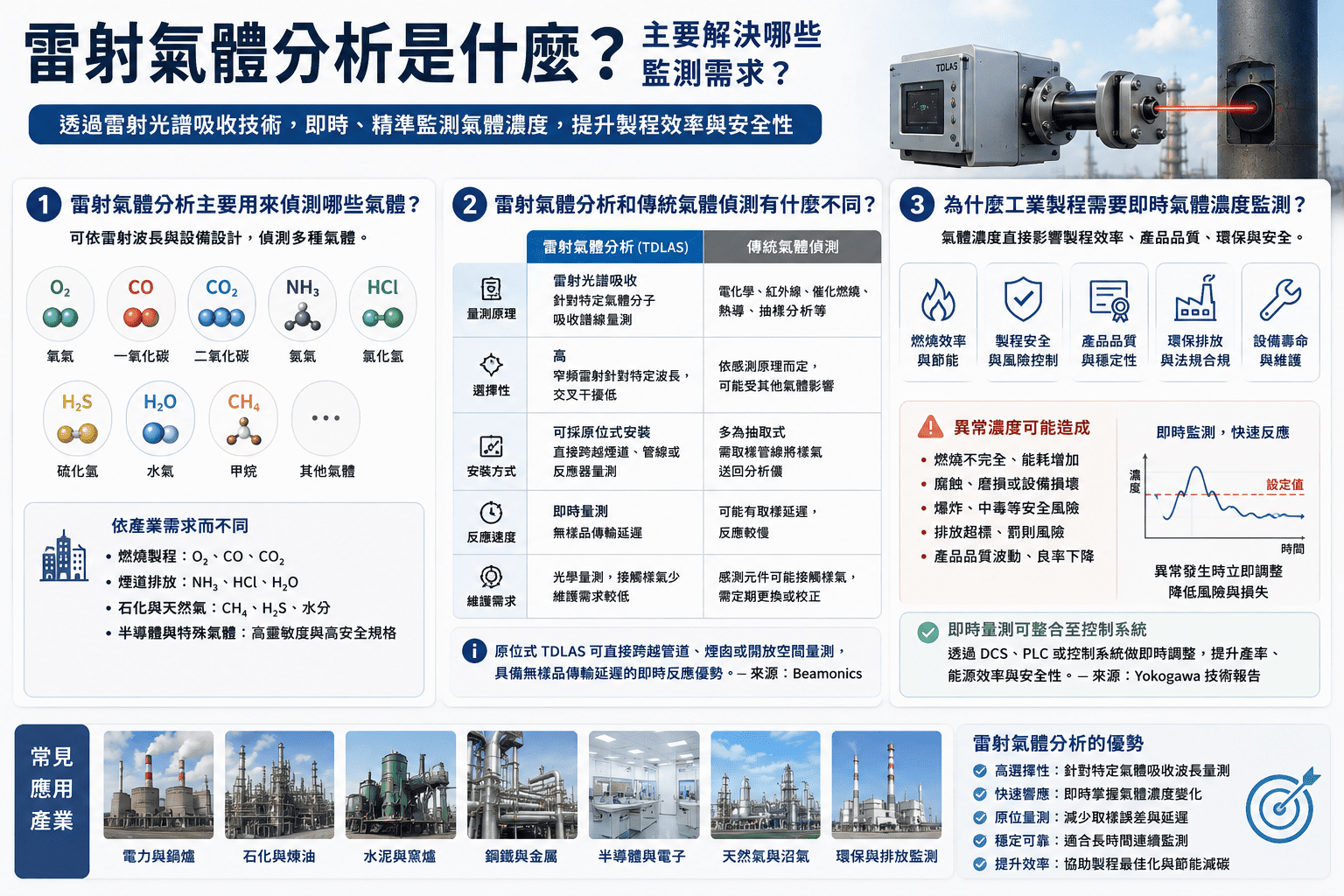

一、雷射氣體分析是什麼？主要解決哪些監測需求？

雷射氣體分析主要用來偵測哪些氣體？

雷射氣體分析可用於氧氣、CO、CO₂、NH₃、HCl、H₂S、H₂O、CH₄ 等氣體監測，實際可測氣體會依雷射波長、吸收譜線、量測範圍與設備設計而定。TDLAS 的特色是針對特定氣體分子吸收波長進行量測，因此選擇性通常較高。

不同產業會關注不同氣體。例如燃燒製程常看 O₂、CO、CO₂；煙道排放可能需要 NH₃、HCl、H₂O；石化與天然氣系統常見 CH₄、H₂S 或水分監測；半導體與特殊氣體製程則可能需要更高靈敏度與更嚴格安全規格。

雷射氣體分析和傳統氣體偵測有什麼不同？

傳統氣體偵測可能使用電化學、紅外線、催化燃燒、熱導或抽樣分析方式；雷射氣體分析則透過光譜吸收量測特定氣體。TDLAS 以窄頻雷射掃描氣體吸收譜線，能快速取得濃度變化，並減少部分交叉干擾。

若採原位式安裝，雷射可直接跨越煙道、管線或反應器進行量測，減少取樣管線造成的延遲與樣氣損失。Beamonics 也指出，原位式 TDLAS 可直接跨越管道、煙囪或開放空間量測，具備無樣品傳輸延遲的即時反應優勢。

為什麼工業製程需要即時氣體濃度監測？

工業製程中的氣體濃度會影響燃燒效率、安全風險、產品品質、環保排放與設備壽命。若 O₂、CO、NH₃、HCl 或水分濃度異常，可能造成燃燒不完全、腐蝕、爆炸風險、排放超標或製程品質波動。

即時監測能讓操作人員更快發現異常，並透過 DCS、PLC 或控制系統做製程調整。Yokogawa 的 TDLS 技術報告也提到，雷射氣體分析產生的高回應量測訊號可用於製程控制，協助提升產率、能源效率與安全性。

二、雷射氣體分析的原理怎麼理解？

TDLAS雷射吸收光譜技術是什麼？

TDLAS 是 Tunable Diode Laser Absorption Spectroscopy，可調諧二極體雷射吸收光譜技術。簡單來說，設備會讓雷射掃過目標氣體的特定吸收波長，當雷射穿過氣體時，目標氣體會吸收部分光能，偵測器再根據光強度變化計算濃度。

這項技術的核心在於每種氣體都有特定吸收譜線，好像光譜指紋。Beamonics 說明，TDLAS 的基本原理是氣體分子吸收特定波長光，且每種氣體在吸收光譜中都有獨特吸收線。

氣體濃度如何透過光譜吸收變化判斷？

當雷射穿過含有目標氣體的空間，氣體分子會吸收特定波長的光。吸收越明顯，代表濃度、光程或吸收強度可能越高。系統會依照吸收訊號、光程長度、溫度壓力補償與演算法換算濃度。

實際量測通常會依 Beer-Lambert 定律建立濃度與吸收訊號的關係。不過工業現場條件複雜，溫度、壓力、粉塵、水氣與背景氣體都可能影響譜線，因此設備補償與現場校正非常重要。

單一氣體分析和多組分分析有什麼差異？

單一氣體分析通常針對一種特定氣體與特定吸收譜線設計，選擇性與穩定性較容易控制。多組分分析則需同時考慮多種氣體的吸收譜線、交叉干擾、濃度範圍與演算法補償。

若多種氣體的吸收波段重疊，設備就需要更複雜的光譜解析能力。導入前應確認目標氣體、背景氣體與可能干擾氣體，避免量測結果偏差。

三、雷射氣體分析儀有哪些常見類型？

原位式雷射氣體分析儀適合哪些場域？

原位式雷射氣體分析儀直接安裝在煙道、管線或製程槽體兩側，讓雷射穿過製程氣體進行量測。它的優點是反應速度快、沒有取樣管線延遲，也比較能反映現場即時狀態。

這類設備常用於高溫煙道、燃燒控制、焚化爐、鍋爐、化工管線與排放監測。Yokogawa 說明，TDLAS 可在常溫到高達 1500°C 的高溫環境、壓力波動環境，以及腐蝕性或高危害氣體中進行量測。

抽取式雷射氣體分析儀有哪些優點？

抽取式系統會將樣氣從製程中抽出，經過取樣管線、過濾、除水、降溫或壓力調整後，再送入分析儀量測。它的優點是能保護光學元件、方便校正與維護，也適合不方便直接開孔安裝的現場。

AZoSensors 對 TDLAS 類型的說明中提到，原位式可直接在煙囪或管道上量測；抽取式則會把製程氣體導入旁通管路或分析器，利於校正、驗證與維護。

開放光程與封閉光程系統差在哪？

開放光程系統通常讓雷射穿過開放空間、煙道或管線，適合監測大範圍氣體、煙道截面或洩漏區域。封閉光程系統則是在固定量測腔體內分析氣體，環境條件較可控。

開放光程反應快、可代表較大區域，但容易受粉塵、震動、對準、背景光或氣流分布影響；封閉光程較穩定，但需要取樣系統與樣氣處理，反應速度可能受管線長度影響。

四、雷射氣體分析可以應用在哪些產業？

石化、化工與燃燒製程如何使用雷射氣體分析？

石化與化工製程常用雷射氣體分析監測燃燒效率、反應氣體、洩漏風險、腐蝕性氣體與安全濃度。例如 O₂ 可用於燃燒控制，CO 可用於燃燒不完全監測，H₂S 或 CH₄ 可用於安全與製程監測。

燃燒製程中，氣體濃度變化通常很快，即時分析能協助操作人員快速調整空燃比、減少能耗與降低異常風險。這也是雷射氣體分析常被導入燃燒控制與排放管理的原因。

鍋爐、焚化爐與煙道排放監測需要哪些氣體數據？

鍋爐、焚化爐與煙道排放常需要監測 O₂、CO、CO₂、NOx、NH₃、HCl、H₂O 或其他排放相關氣體。不同法規、製程與環保要求會決定需要哪些量測項目。

例如脫硝系統可能需要 NH₃ slip 監測，焚化爐可能關注 HCl、CO 與水分，鍋爐燃燒控制則常看 O₂ 與 CO。雷射分析的快速反應能協助製程控制與排放風險管理。

半導體、鋼鐵與水泥產業有哪些氣體監測需求？

半導體產業可能需要監測特殊氣體、水分、腐蝕性氣體或製程尾氣；鋼鐵業會關注高溫爐氣、CO、O₂ 與燃燒效率；水泥產業則常見高粉塵、高溫煙道與排放監測需求。

這些場域的挑戰在於環境條件嚴苛，例如高溫、高粉塵、高濕度、腐蝕性氣體與震動。Beamonics 也指出，工業現場常見溫度、濕度、震動、粉塵與腐蝕性氣體，分析儀必須能在這些條件下存活，否則維護負擔會削弱其製程價值。

五、雷射氣體分析設備規格要怎麼看？

量測範圍、偵測極限與解析度代表什麼？

量測範圍代表設備可量到的濃度區間；偵測極限代表可辨識的最低濃度；解析度則代表可分辨的濃度變化細緻度。若製程只需看百分比濃度，不一定需要 ppb 等級；若是微量水分、洩漏或超低濃度監測，就需要更高靈敏度。

選型時應依製程正常值、警報值、法規限值與異常值來設定量測範圍。範圍選太寬可能犧牲解析度，範圍選太窄則可能無法涵蓋異常狀況。

反應時間、準確度與穩定性會影響製程控制嗎？

會。反應時間越快，控制系統越能即時調整；準確度影響數據可信度；穩定性則影響長期運轉是否需要頻繁校正與維護。若反應慢，控制系統看到的可能已經是延遲後的狀況。

原位式 TDLAS 通常沒有取樣傳輸延遲，對快速製程控制特別有利；抽取式則需要考量取樣管線長度、流量、過濾與樣氣處理造成的延遲。

光程距離、安裝角度與管線配置要注意什麼？

光程距離會影響吸收訊號強度，安裝角度會影響光束對準與維護便利性。原位式跨煙道安裝時，需確認兩端法蘭對準、煙道震動、熱膨脹、粉塵附著與光學窗口吹掃條件。

抽取式系統則要注意取樣點位置、管線加熱、冷凝、堵塞、洩漏、樣氣流量與回收排放。若取樣條件不佳，分析儀本身再精準也可能量到失真的樣氣。

六、雷射氣體分析導入前要注意哪些現場條件？

高溫、高粉塵或高濕度環境會造成哪些挑戰？

高溫可能影響光學元件、法蘭密封與設備壽命；高粉塵可能遮蔽光路或污染窗口；高濕度則可能造成冷凝、譜線干擾或取樣管線堵塞。這些因素都會影響量測穩定性。

若現場環境嚴苛，應確認設備是否具備吹掃系統、光學窗口保護、加熱取樣管線、防堵設計與適當防護等級。否則後續維護成本可能很高。

氣體交叉干擾與背景氣體需要事前確認嗎？

需要。TDLAS 雖然選擇性高，但若背景氣體中有吸收譜線重疊、溫壓變化或高濃度水氣，仍可能影響結果。導入前應提供完整製程氣體組成、正常與異常濃度範圍、溫度壓力條件與水分狀況給設備商評估。

Endress+Hauser 的操作文件也提到，壓力與部分情況下的溫度感測器會用於補償氣體壓力與溫度變化對量測的影響。

現場取樣、吹掃與維護空間會影響設備壽命嗎？

會。原位式設備若吹掃不足，光學窗口容易沾附粉塵或腐蝕物；抽取式設備若過濾、排水或管線加熱不佳，可能造成堵塞、冷凝或樣氣失真。維護空間不足也會讓校正、清潔與更換零件變困難。

因此導入前應確認設備安裝位置是否容易到達、是否有壓縮空氣、電源、通訊線路、校正氣體與安全作業空間。現場條件規劃比單純購買設備更重要。

七、雷射氣體分析儀廠商怎麼選？採購前該比較哪些能力？

選擇雷射氣體分析廠商要看哪些技術能力？

選擇廠商時，要看是否能針對目標氣體、量測範圍、製程溫壓、粉塵濕度、背景干擾與安裝條件做完整評估。只賣設備、不懂現場條件的廠商，導入風險較高。

也要確認廠商是否具備原位式、抽取式、防爆型、煙道型或特殊製程應用經驗，並能提供應用案例、規格書、校正方式與維護建議。

為什麼現場整合、安裝調校與售後維護很重要？

雷射氣體分析儀不是單機設備買回來就一定準。安裝角度、光路對準、吹掃設計、取樣管線、訊號整合、DCS/PLC 通訊與警報設定，都會影響最終使用效果。

售後維護也很重要。若設備故障、窗口污染、訊號漂移或量測異常，廠商是否能快速到場處理，會直接影響產線安全與製程穩定。

設備認證、應用案例與校正服務怎麼比較？

若用於危險區域，需確認防爆等級與適用區域；若用於環保排放，需確認是否符合當地法規、監測方法與資料輸出需求；若用於製程控制，則要看反應時間、穩定性與系統整合能力。

校正服務也要確認，例如是否支援零點、跨度校正、驗證程序、校正氣體管理與定期保養。長期穩定運轉不只看設備規格，也看維護制度。

結論

雷射氣體分析是工業製程、安全監測與環保排放管理中常見的即時量測技術，常用於氧氣、一氧化碳、二氧化碳、氨氣、氯化氫、硫化氫、水分與其他特定氣體濃度監測。相較於部分傳統抽樣分析方式，雷射氣體分析具備反應速度快、選擇性高、可連續監測等優勢，但實際準確度與穩定性仍會受到氣體種類、濃度範圍、溫壓條件、粉塵濕度、安裝位置與維護方式影響。

建議在導入前先確認監測目的、目標氣體、製程環境、法規需求與訊號整合方式，再選擇具備現場評估、設備選型、安裝調校與售後服務能力的廠商。真正穩定的雷射氣體分析系統，不只是設備本身精準，還需要測點規劃、現場條件、維護設計與長期校正管理一起到位。
